Arduino UNO板结构说明

2021-9-2 00:04| 发布者: herosrx| 查看: 108| 评论: 0

摘要: 了解Arduino UNO板结构,是学习基础工具/原料Arduino UNO板方法/步骤1稳压器控制提供给Arduino板的电压,稳定处理器和其他元件使用直流电压。Arduino使用晶体振荡器处理时间问题。Arduino晶体顶部打印的数字说明频率 ...

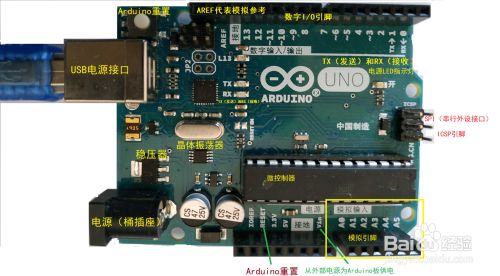

了解Arduino UNO板结构,是学习基础

Arduino UNO板结构说明








工具/原料

    Arduino UNO板

方法/步骤

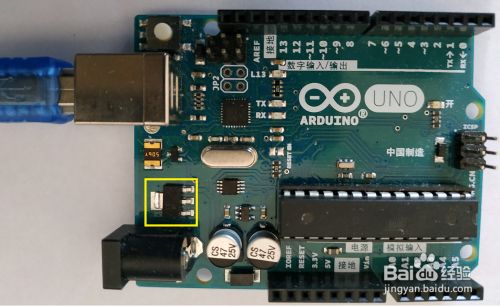

稳压器控制提供给Arduino板的电压,稳定处理器和其他元件使用直流电压。

Arduino UNO板结构说明

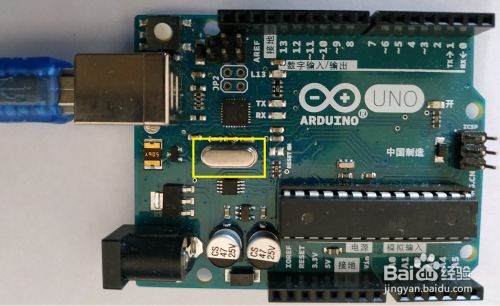

Arduino使用晶体振荡器处理时间问题。Arduino晶体顶部打印的数字说明频率。

Arduino UNO板结构说明

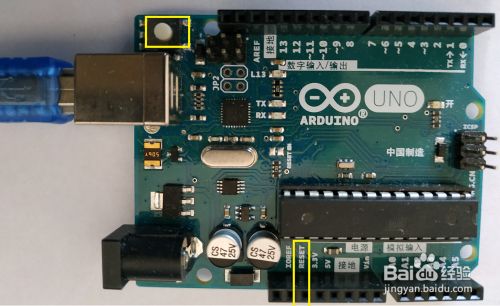

Arduino重置,(1)复位按钮。(2)RESET引脚。

Arduino UNO板结构说明

3.3V引脚提供3.3输出电压。

5V引脚提供5输出电压。

GND引脚接地。

Vin引脚从外部电源为Arduino板供电。

Arduino UNO板结构说明

六个模拟输入引脚从A0到A5。

Arduino UNO板结构说明

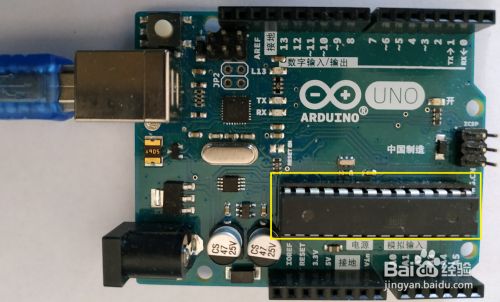

微控制器

Arduino UNO板结构说明

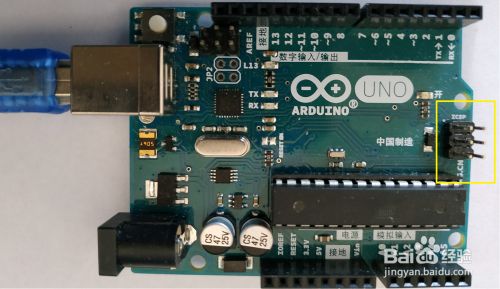

ICSP是Arduino的微型编程头。

Arduino UNO板结构说明

电源LED指示灯

Arduino UNO板结构说明

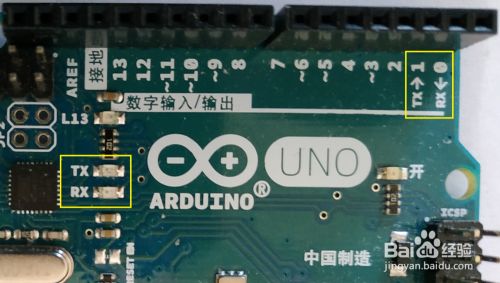

TX(发送)和RX(接收)

Arduino UNO板结构说明

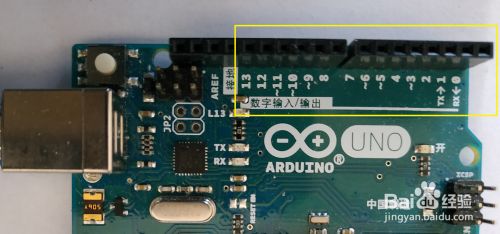

数字I/O引脚

Arduino UNO板结构说明

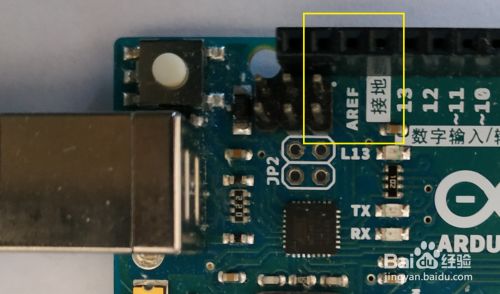

AREF模拟参考

Arduino UNO板结构说明
